该系列是等效采用HG5-746-78标准的两级同轴式硬齿面圆柱齿轮立式减速器,允许正反两向运转,适用于各行业设备的减速装置,特别是搅拌减速装置,具有传动平稳、噪声低、效率高、承载能力强、结构紧凑、重量轻等特点。组合配套范围广,可配多种系列的电动机、无级变速器、机架、联轴器及轴封,以适应有防爆要求的场所及工艺参数多变的工艺要求。
该系列减速器有直联式、非直联式、双轴式三种,输出轴有两种结构型式:Ⅰ型为夹壳式;Ⅱ型为普通圆柱形轴伸,电动机安装型式为B5或V1。双轴式不带电机,输入功率应根据润滑以提高传动效率;增设密封装置,提高密封性能杜绝漏油现象,改进后的机体高度、安装尺寸及参数均不变。
型号与标记
(1)型号
a.LC型—二级硬齿面圆柱齿轮立式减速器;
b.LC(A)型—改进型二级硬齿面圆柱齿轮立式减速器。

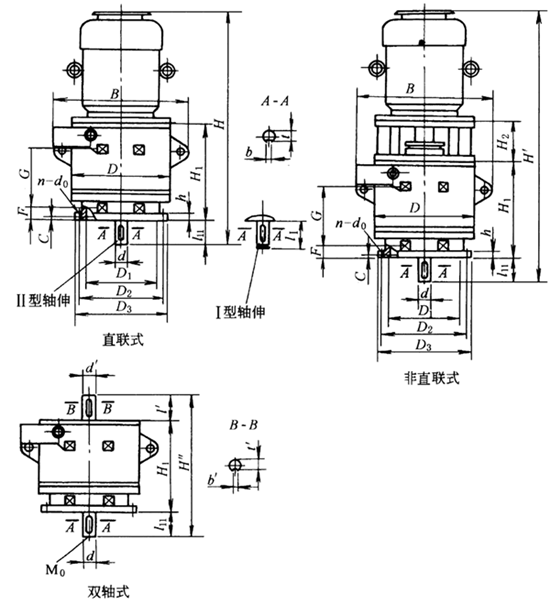

尺寸
机型号 | 中心距 a | 轴径d | 输出轴许用 转矩/N·m | 轴承间距 | 外形尺寸 | |||||||
G | F | D | B | H1 | H2 | H | H' | H" | ||||
LC75 | 75 | 30k6 | 89.5 | 130 | 58 | 252 | 314 | 262 | 138 | 582~622 | 720~760 | 379 399 |
LC100 | 100 | 40k6 | 328 | 160 | 66 | 316 | 398 | 326 | 137 165 | 681~816 | 818~981 | 495 515 |
LC125 | 125 | 50(55)k6 | 810 | 200 | 71 | 390 | 495 | 403 | 158 198 | 868~1148 | 1026~1346 | 595 625 |
LC150 | 150 | 65(70)m6 | 2289 | 225 | 76 | 470 | 575 | 455 | 200 | 1090~1370 | 1290~1570 | 663 693 |
LC200 | 200 | 80m6 | 3283 | 252 | 95 | 600 | 775 | 559 | 220 250 | 1459~1749 | 1679~1999 | 744 754 |
LC250 | 250 | 100m6 | 5880 | 304 | 80 | 725 | 920 | 598 | 290 | 1683~2108 | 1973~2398 | 863 883 |
LC325 | 325 | 130m6 | 15000 | 406 | 134 | 950 | 1255 | 850 | 390 | 2300~2500 | 2690~2890 | 1230 1250 |
机型号 | 外形尺寸 | 减速器重量/kg | 带电机重量/kg | ||||||||||||||||
D1 | D2 | D3 | n-d0 | h | c | LⅠ | LⅡ | M0 | b | t | d' | l' | b' | t' | 直联式 | 非直联式 | 直联式 | 非直联式 | |
LC75 | 200H8 | 230 | 260 | 6-φ14 | 16 | 5 | 75 | 55 | 2-M6 | 8 | 26 | 20 | 35 | 6 | 16.5 | 59 | 80 | 81~96 | 102~117 |
LC100 | 230H8 | 260 | 290 | 6-φ14 | 16 | 5 | 95 | 75 | 2-M6 | 12 | 35 | 25 | 55 | 8 | 21 | 104 | 136 | 137~184 | 169~216 |
LC125 | 270H8 | 305 | 340 | 8-φ18 | 18 | 6 | 125 | 95 | 2-M8 | 14 16 | 44.5 49 | 35 | 60 | 10 | 30 | 184 | 230 | 242~394 | 288~440 |
LC150 | 320H8 | 360 | 400 | 8-φ18 | 20 | 6 | 145 | 115 | 2-M10 | 18 20 | 58 62.5 | 40 | 65 | 12 | 35 | 299 | 382 | 465~619 | 548~702 |
LC200 | 360H8 | 410 | 460 | 8-φ22 | 24 | 8 | 160 | 150 | 2-M12 | 22 | 71 | 55 | 90 | 16 | 49.5 | 662 | 796 | 1022~1442 | 1156~1576 |
LC250 | 470H8 | 520 | 580 | 12-φ22 | 28 | 8 | 190 | 170 | 2-M12 | 28 | 90 | 70 | 125 | 20 | 62.5 | 883 | 1040 | 1413~2123 | 1570~2280 |
LC325 | 680H8 | 800 | 880 | 12-φ35 | 32 | 10 | 230 | 210 | 2-M12 | 32 | 119 | 90 | 170 | 25 | 81 | 2040 | 2560 | — | 3525~4010 |
注:
1、当4极电机≥18 .5kW或6极电机≥15kW时,H和H′值按Y系列V1型式电机高度计入,否则按Y系列B5型式电机高度计入。若配用其他系列电机,H和H′值应相应变动。
2、直联式的小齿轮直接装在电机轴上,非直联式的电机通过弹性联轴器与减速器相连,双轴式不带电机。减速器同轴线输入输出,可正、反两方向旋转。改进型(A型)尺寸与表中相应机型号尺寸相同。
3、Ⅰ型轴头配夹壳联轴器,Ⅱ型轴头为普通型,轴端中心配有螺孔M0供压入联轴器用。配用联轴器有GT、DF、SF、TK型。
4、括号内的轴径为可加大输出轴尺寸,需要采用括号内尺寸时应另加说明。
承载能力
减速比i | 12 | 12 | 10 | 12 | 10 | 7.5 | 6 | 4.5 | 4 | 减速机型号 | 输出轴许用 转矩/N·m |
输出转速n/r·min-1 | 65 | 85 | 100 | 125 | 150 | 200 | 250 | 320 | 370 | ||
电机功率P/kW | 8极 | 6极 | 4极电机 | ||||||||
750 r / min | 1000 r / min | 1500r / min | |||||||||
P/n代号 | |||||||||||
0.55 | × | × | × | 1 | 3 | 7 | 11 | 15 | 19 | LC75 | 89.5 |
0.75 | × | 1/6 | 2/6 | 2 | 4 | 8 | 12 | 16 | 20 | ||
1.1 | × | 1/6 | 3/6 | 1 | 5 | 9 | 13 | 17 | 21 | ||
1.5 | × | 2/6① | 4/6 | 2 | 6 | 10 | 14 | 18 | 22 | ||
2.2 | 1/8① | 1/6 | 5/6 | 3① | 5 | 9 | 13 | 17 | 21 | LC100 LC100A | 328 |
3.0 | 2/8① | 2/6① | 5/6 | 4① | 6 | 10 | 14 | 18 | 22 | ||
4.0 | 3/8① | 3/6① | 6/6① | 1 | 7 | 11 | 15 | 19 | 23 | ||
5.5 | 4/8① | 4/6① | 7/6① | 2① | 8① | 12① | 16 | 20 | 24 | ||
7.5 | 1/8① | 1/6① | 8/6① | 3① | 5① | 8① | 12 | 16 | 20 | LC125 LC125A | 810 |
11.0 | 2/8① | 2/6① | 5/6 | 4① | 6① | 9① | 13 | 17 | 21 | ||
15.0 | 3/8① | 3/6① | 6/6① | 1① | 7① | 10① | 14 | 18 | 22 | ||
18.5 | 1/8① | 4/6① | 7/6① | 2① | 5① | 11① | 15 | 19 | 23 | ||
22.0 | 2/8① | 1/6① | 3/6 | 3① | 6① | 8① | 10 | 13 | 16 | LC150 LC150A | 2289 |
30.0 | 1/8 | 2/6① | 4/6 | 4① | 7① | 9① | 11① | 14 | 17 | ||
37.0 | 2/8① | 1/6① | 5/6 | 1① | 3 | 6 | 12① | 15 | 18 | ||
45.0 | 3/8① | 2/6① | 4/6① | 2① | 4 | 7 | 10 | LC200A | 3283 | ||
55.0 | 1/8① | 3/6① | 5/6① | 1 | 5 | 8 | 11 | ||||
75.0 | 2/8① | 1/6① | 6/6① | 2① | 4 | 9 | 12 | ||||
90.0 | 3/8① | 2/6① | 4/6① | 3① | 5 | 7 | 13 | ||||
110.0 | × | 3/6① | 5/6① | 1① | 6 | 8 | 10 | LC250A | 5880 | ||
132.0 | × | × | 6/6① | 2① | 5① | 9 | 11 | ||||
160.00 | × | × | × | 3① | 6① | 10① | 12 | ||||
185 | × | × | × | 4① | 7① | 11① | 16① | LC325A | 15000 | ||
200 | × | × | × | × | 8 | 12① | 17① | ||||
220 | × | × | × | × | 9① | 13① | 18① | ||||
250 | × | × | × | × | × | 14① | 19① | ||||
280 | × | × | × | × | × | 15① | 20① | ||||
315 | × | × | × | × | × | × | 21① |
①宜选用非直联式,尤其LC200A、LC250A、LC325A必须选用非直联型。
